2021秦皇岛职工技术创新大赛入围决赛成果展示——沥青质量在线监测系统项目

由市政府主办，市总工会和相关部门共同承办的2021年职工技术创新大赛已圆满落幕。为了进一步激发职工的创新意识、创新热情，提升创新理念、创新能力，市总工会开展优秀职工技术创新成果宣传展示活动，希望优秀项目创新团队继续发挥标杆示范作用，再接再厉，取得新的成果；希望更多的职工参与到劳动竞赛、技能比武、技术交流、技术协作、技术攻关、技术创新活动中来，汇聚起源源不断的发展动力，为促进全市经济社会发展做出更大贡献。本期展示成果为：沥青质量在线监测系统项目。

项目概况：

本项目由秦皇岛中石油燃料沥青有限责任公司完成。针对沥青装置在生产过程中，沥青产品线过程质量不能实时监控，而定期采样分析因检验时间长造成质量数据反馈滞后，不能及时反馈给操作岗位的弊端，开展了马波沥青粘度-针入度关联性研究，研发了沥青生产过程质量在线实时监控系统，实现了沥青质量的在线实时监测，反馈数据指导岗位操作人员实时调整产品质量，最终达到提升沥青产品质量实时精准控制水平的目的。项目亮点：（1）通过实验室分析积累对不同原油配比下沥青粘度与沥青针入度的大量数据，找出了不同原油配比下沥青针入度与沥青粘度之间的对应关系，通过绘制趋势线找出了拟合沥青粘度与针入度的对应关系式的方法，验证了通过测量沥青粘度间接反映针入度质量数值的可行性。（2）在沥青产品线上增上在线粘度仪，实现了沥青粘度的在线实时测量，并在DCS上增加沥青在线粘度显示模块，实现沥青在线粘度在装置主控室的实时显示，并根据粘温曲线及相关关系式，将测量点温度下的沥青在线粘度数值实时转换到固定温度下的粘度值。（3）通过工业试验积累数据，并根据不同原油配比，找出沥青在线粘度与对应的针入度之间的关联性规律，拟合出不同原油配比下，沥青在线粘度与针入度之间的关系式。（4）在DCS上增加沥青针入度转换模块，设置关系式，将沥青在线粘度显示模块的粘度数据通过关系式实时转换成沥青针入度数值，达到沥青针入度拟合数值的在线实时显示。（5）操作人员通过实时显示的沥青针入度计算数值，可实时判断沥青质量偏差，为操作人员调整工艺参数提供参考，为操作人员快速判断和调整沥青质量提供便利，达到实时纠正质量偏差的目的。

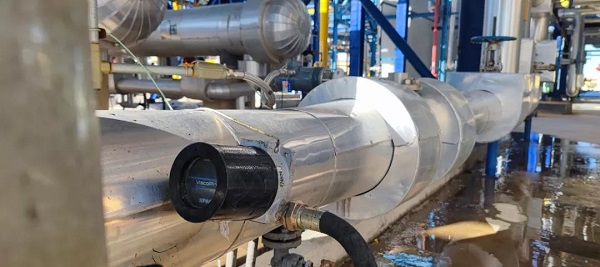

项目图片：
